蓄热式焚烧炉 RTO
一、技术原理

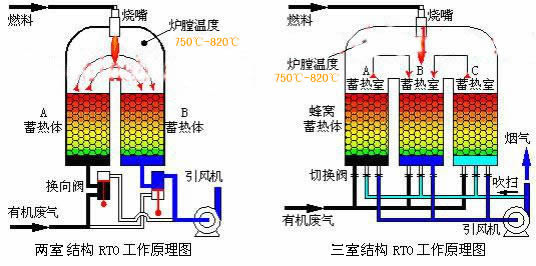

蓄热式热氧化器（简称为RTO），是使用具有高热容量的陶瓷蓄热体，采用直接换热的方法将燃烧尾气中的热量蓄积在蓄热体中，高温蓄热体直接加热待处理VOCs废气，将有机组份氧化分解为CO2和水，有机物去除率可以达到98%以上。蓄热式热交换器的热回收率达到95%以上，而且占用空间小，辅助燃烧的消耗很少。 其工作方式是：蓄热床底部的自动控制阀分别与进气总管和排气总管相连，蓄热床通过换向阀交替换向，将由燃烧室出来的高温气体热量蓄存，用于预热进入蓄热床的有机废气，从而实现减少燃料消耗的目的；蓄热体采用陶瓷蓄热材料吸收、释放热量；预热后的有机废气在燃烧室适宜温度下（ 750℃-820℃）发生氧化反应，生成二氧化碳和水，得到净化。
二、适用范围
适用于：石油及化工（如塑料、橡胶、合成纤维、有机化工）；油漆生产及喷漆；印刷（包括印铁、印纸、印塑料）；电子元件及电线；农药及染料；医药；显像管、胶片、磁带等。 有机废气浓度在 100mg/m3—10000/m3之间，单机可处理有机废气量在1000m3/h-60000m3/h范围。
三、技术优势
去除效率高于98%，处理效率稳定，不会随尾气浓度的变化波动；
燃烧产物为水和二氧化碳；通过合理设计可以利用VOCs的自放热维持炉内温度，不需要消耗燃料，热回收效率高达95%，运行费用低；
通过合理设计可以利用VOCs的自放热维持炉内温度，不需要消耗燃料，热回收效率高达95%，运行费用低；
通过PLC控制全自动运行，完善的数据采集和上传功能；
根据实际需要可灵活的选择热回收方式；
气体泄漏少，不产生二次污染，安全可靠性高。

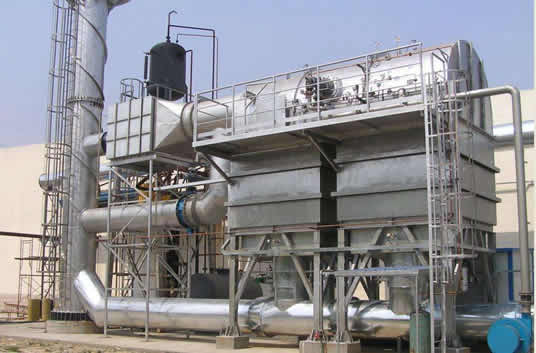

两室 RTO

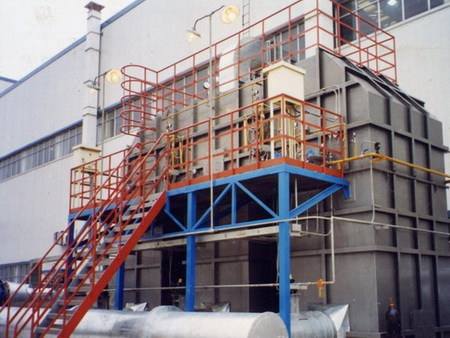

三室 RTO
四、技术参数
型 号 |
RTO-3-1000 |
RTO-3-1500 |
RTO-3-2000 |
RTO-3-2500 |
RTO-3-3000 |
RTO-3-4000 |
|
额定净化流量（Nm3/h ） |
10000 |
15000 |
20000 |
25000 |
30000 |
40000 |
|
处理对象 |
三苯、醇、醚、醛、酚、酮、酯等VOC |
||||||
废气浓度mg/Nm3 |
100 ～4500mg/m3 |
||||||
净化率（% ） |
≥98 |
||||||
蓄热效率（% ） |
最高可达95 |
||||||
运行温度（℃ ） |
750℃-820℃ |
||||||
燃烧器供热能力 |
15 |
25 |
50 |
50 |
75 |
100 |
|
设备占地（重量） |
6m×10m,15t |
8m×12m,20t |
8m×15m,25t |
8m×16m,35t |
8m×20m,45t |
10m×22m,55t |
|
燃料 |
启动时 |
燃烧器维持最大输出 |
|||||
正常运行 |
根据废气浓度确定，当浓度1,500mg/Nm3 以上时，燃烧器维持小火即可 |
||||||
风压损失（Pa ） |
≤3000 |
||||||
