活性炭吸附-催化氧化脱附
一、技术原理

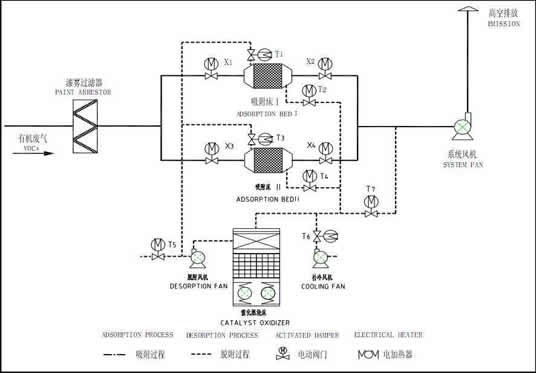

吸附浓缩-催化燃烧法，该设备采用多气路连续工作，设备多个吸附床可交替使用。含有机物的废气经风机的作用，经过活性炭吸附层，有机物质被活性炭特有的作用力截留在其内部，吸附去处效率达80%，吸附后的洁净气体排出；经过一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物已被浓缩在活性炭内，之后按照PLC自动控制程序将饱和的活性炭床与脱附后待用的活性炭床进行交替切换。CO（催化氧化设备）自动升温将热空气通过风机送入活性炭床使碳层升温将有机物从活性炭中“蒸”出，脱附出来的废气属于高浓度、小风量、高温度的有机废气。
二、适用范围
适用于净化处理常温、大风量、中、低浓度的有机废气，可处理的有机溶剂包括苯类、酮类、脂类、醇类、醛类、醚类、烷类和其混合类。
该装置可广泛应用于汽车、造船、摩托车、自行车、家用电器、钢琴、集装箱生产厂的喷漆、涂装车间的有机废气净化，也可与制鞋粘胶、印铁制罐、化工塑料、印刷油墨、电缆、漆包线等流水线配套使用。
三、技术优势
- 能源利用率高，VOCs去除效率高于99%；
- 燃烧产物为水和二氧化碳；
- 由于采用了催化剂，反应温度降低到通常热氧化反应温度的50%左右，同时换热器回收了60%的热能，系统节省燃料，运行费用低；
- 通过PLC控制全自动运，完善的数据采集和上传功能；
- 系统开启关闭灵活快速，不需要长时间预热；
- 不适用于处理含硫化合物、含氯化合物及含有铅、砷、磷、铋、锑、汞、氧化铁、锡、锌、有机硅等有机废气，防止催化剂失活。

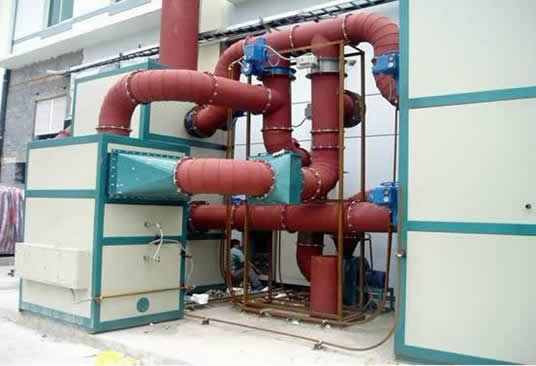

活性炭吸附脱附催化设备

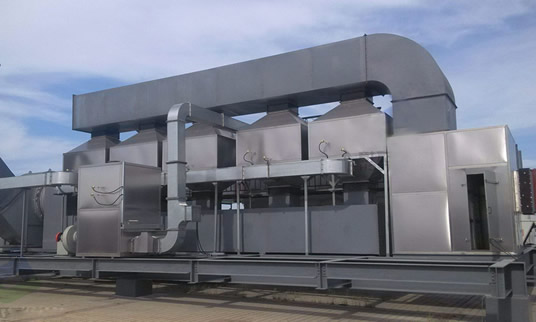

催化设备
四、技术参数
型 号 |
ACC-2-50 |
ACC-2-100 |
ACC-3-200 |
ACC-4-3000 |
ACC-6-5000 |
ACC-8-8000 |
额定净化流量（Nm3/h ） |
5000 |
10000 |
20000 |
30000 |
50000 |
80000 |
进气温度 |
≤40℃ |
|||||
废气浓度mg/Nm3 |
100 ～500mg/m3 |
|||||
净化率（% ） |
≥90 |
|||||
脱附时间（h ） |
3-4 |
|||||
脱附温度（℃ ） |
90℃-110℃ |
|||||
装机功率（Kw） |
37 |
55 |
85 |
110 |
125 |
165 |
设备占地（重量） |
4m×7m,4t |
4.5m×9m,6t |
5m×10m,8t |
5m×12m,12t |
5m×15m,16t |
5m×20m,20t |
风压损失（Pa ） |
≤600 |
|||||
