废气洗涤塔
一、技术原理

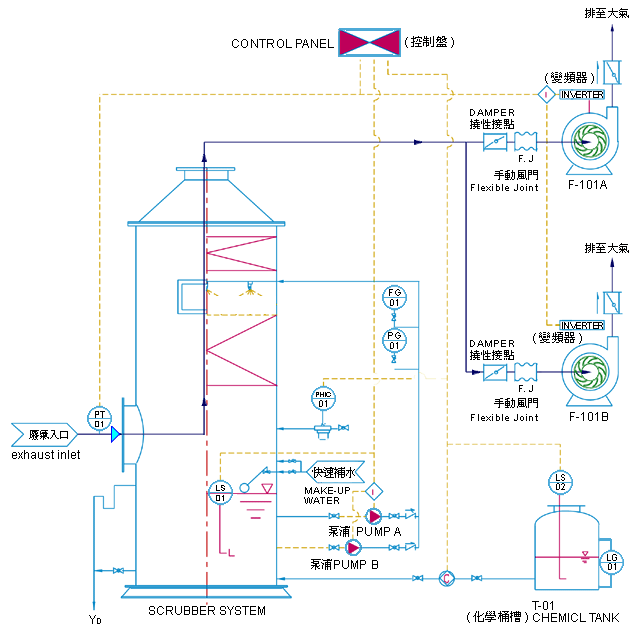

废气洗涤塔设备广泛用于各类废气处理工艺中，可用于去除废气中粉尘、油雾、及可溶性有害成分，气液接触逆流式，塔体内的填料是气液两相接触的基本构件。塔体外部的气体进入塔体后，气体进入填料层，填料层上有来自于顶部的喷淋液体及前面的喷淋液体，并在填料上形成一层液膜，气体流经填料空隙时，与填料液膜接触并进行吸收或中和反应，填料层能提供足够大的表面积，对气体流动又不致造成过大的阻力，经吸收或中和后的气体经除雾器收集后，经出风口排出塔外。吸收剂是处理废气的主要媒体，它的性质和浓度是根据不同废气的性质来选配，其处理单位气体的耗用量，是通过计算吸收剂与惰性气体的摩尔流量的比值来确定的。 废气由风机自风管吸入，自下而上穿过填料层；循环吸收剂由塔顶通过液体分布器，均匀地喷淋到填料层中，沿着填料层表面向下流动，进入循环水箱。由于上升气流和下降吸收剂在填料中不断接触，上升气流中流质的浓度越来越低，到塔顶时达到排放要求。液膜上的液体在重力作用下流入贮液箱，并由循环泵抽出循环使用。
二、适用范围
适用于：化工厂酸雾、碱雾处理，焚烧炉烟气处理，含颗粒物、油雾、酸雾等杂质的有机废气的预处理。
三、技术优势
工艺流程简单、反应速率快，净化效率高；
一体化的设备，造价低，结构紧凑，占地面积小；
适用范围广，可根据废气组成成分灵活变动吸收剂；
需根据废气的实际情况，吸收剂饱和后需定期再和或更换吸收剂。

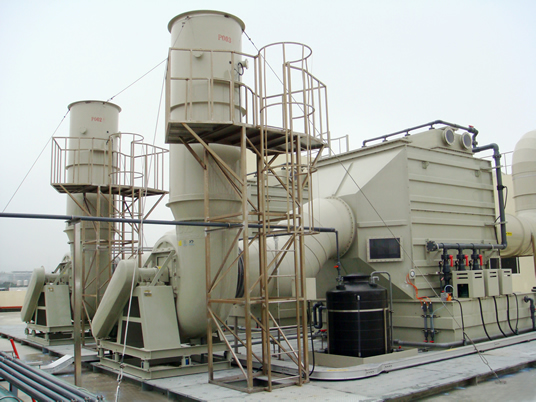

立式喷淋塔
卧式喷淋箱
四、技术参数
型 号 |
CCT-300 |
CCT-500 |
CCT-1000 |
CCT-2000 |
CCT-3000 |
CCT-5000 |
额定净化流量（Nm3/h ） |
3000 |
5000 |
10000 |
20000 |
30000 |
50000 |
处理对象 |
酸雾、碱雾、粉尘、油雾、漆雾、水溶性有机废气 |
|||||
废气浓度mg/Nm3 |
100 ～1000mg/m3 |
|||||
净化率（% ） |
≥92-95 |
|||||
运行温度（℃ ） |
5℃-200℃（根据废气性质和温度可选PP、玻璃钢或不锈钢材质） |
|||||
喷淋液耗量 |
10 |
15 |
30 |
60 |
90 |
150 |
设备外形尺寸（重量） |
Ф1m×5m,15t |
Ф1.5m×5m,20t |
Ф1.8×5m,25t |
Ф2.4×6m,35t |
2.6m×6m,45t |
2.8m×6m,55t |
风压损失（Pa ） |
≤400 |
|||||
